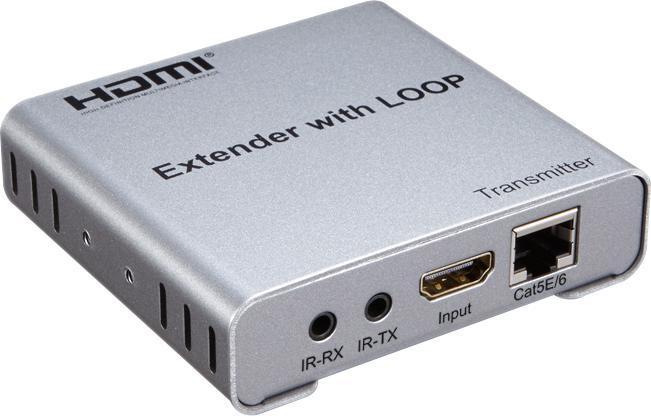

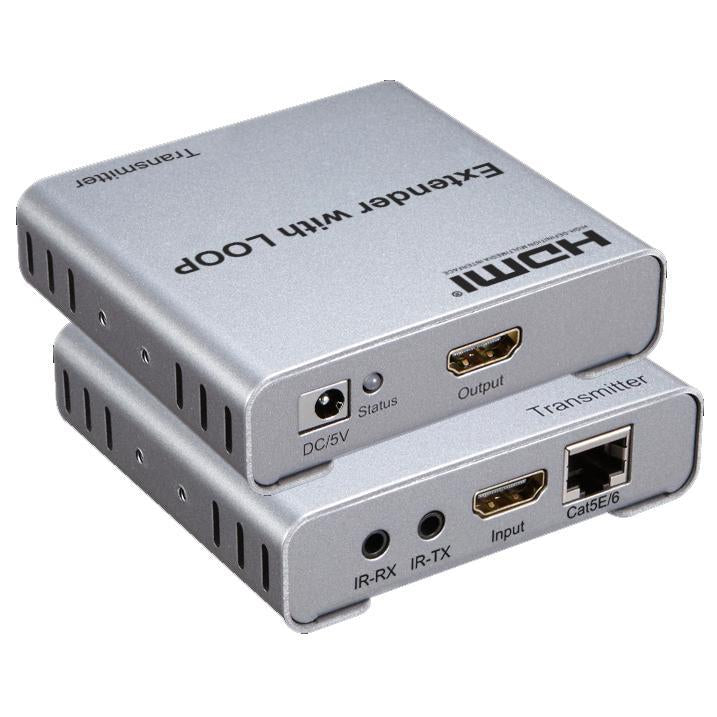

Ce prolongateur HDMI 4K utilise un seul câble cat5e ou cat6 (recommandé) au lieu d'un câble HDMI pour transmettre un signal haute définition jusqu'à 100 mètres, réduisant ainsi le coût. Ce prolongateur HDMI 4K est conçu pour fournir une transmission longue distance de signal haute définition.
Caractéristiques:
1: prend en charge HDMI 1.4b.
2: prise en charge du bouclage local.
3: prise en charge de la transmission longue distance de 100 m
4: faible consommation d'énergie, basse température et sécurité élevée.
Spécification:
Longueur du câble CAT5e / CAT6 entre Rx et TX …………… ................ Jusqu'à 100 mètres
Entrée HDMI… .. ………………… ... ……… .................... 4k / 1080p / 720p / 576p / 576i / 480p / 480i
Sortie HDMI… .. …………….… ........................ 4k / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i
Bande passante maximale ………………………………………………………………………… .. 340 MHz
Débit en bauds maximum ………………. ……. …………………. …………. ………………… ... 3x3.4Gbps
Signal vidéo d'entrée …………. …………………………………………….… ...... 0,5 ~ 1,5Volts p-p
Signal de sortie DDC ………………………………………………… ................. 5Volts p-p (TTL)
Distance du câble HDMI d'entrée …………. ………… ............ ≤10m Câble standard HDMI AWG26 Sortie
Distance du câble HDMI ....................................... ≤10m Câble standard HDMI AWG26
TX Max courant de fonctionnement ……………………………………… ... …………. ……………. 350 mA
Courant de fonctionnement RX Max ………………………………………… ... …………………… .. 200mA
Format de l'adaptateur secteur ……… ...… ... Entrée: CA (50 HZ, 60 HZ) 100 V-240 V; Sortie: DC5V / 1A
Plage de température de fonctionnement …… .. ……………. ……………………… .... …… (-15 à + 55 ℃)
Plage d'humidité de fonctionnement ………………………….…. …… 5 à 90% HR (sans condensation)
Dimensions (L xlx H) ………………………………. ……………. ……… 81x87.5x23.5 (mm)
Poids TX… .. …………………………………………… .. ……………………… ........ …… 210g
Poids RX ................................................ .................................................. .................. 200g
Connexion et fonctionnement:
1.Connectez un câble HDMI entre l'appareil source et TX Extender, la distance maximale du câble est de 10 mètres
2.Connectez un câble HDMI entre le périphérique d'affichage et RX Extender, la distance maximale du câble est de 10 mètres
3.Connectez des câbles simples cat-5e ou cat-6 (recommandés) au lieu de câbles HDMI entre TX et RX Extender, la distance maximale du câble est de 100 mètres
4.Les 2 paires de câbles IR RX et IR TX connectent respectivement les ports 3,5 mm IR RX et IR TX du récepteur et de l'émetteur.
5.Connectez l'alimentation 5V au TX et au RX. Voyant 6.LED
Voyant lumineux TX LED: lorsqu'il n'y a pas d'entrée de signal, il devient bleu; Lorsqu'il y a un signal d'entrée, il devient rouge et continue de clignoter.
Voyant lumineux RX LED: lorsqu'il n'y a pas d'entrée de signal, il devient bleu; Lorsqu'il y a un signal d'entrée, il devient rouge et continue de clignoter.
L'emballage comprend:
1. Transmetteur TX x1
2. Récepteur RX x1
3. Câble IR x2
4. Adaptateur d'alimentation CC 4,5 V / 1 A x2
5. manuel de l'utilisateur x1
