IDEAL Les connecteurs Keystone sont des connecteurs jack modulaires hautes performances conçus pour dépasser les exigences de la norme ANSI / TIA-568-C.2, offrant ainsi aux installateurs la possibilité d'utiliser ces produits dans des installations résidentielles et commerciales pour des applications telles que Gigabit Ethernet.

Tous les connecteurs comportent une conception de carte de circuit imprimé interne robuste, utilisée pour aider à réduire le NEXT (diaphonie proche) et à améliorer les performances RF à des fréquences plus élevées. La conception et la structure de la tour IDC aident à simplifier et à accélérer le processus de câblage et de terminaison. Les tours effilées aident à séparer chaque paire dans l'emplacement IDC individuel sans qu'il soit nécessaire de détordre chaque paire. Cela permet aux paires de maintenir facilement le maximum recommandé de 1/2 '' de torsion par paire de la gaine du câble.

Les paires torsadées restent ensemble. Avec la conception du circuit imprimé, chaque paire de couleurs est terminée côte à côte, selon un motif uniforme. Moins de temps passé à dénouer, séparer et acheminer des conducteurs individuels vers les contacts IDC.

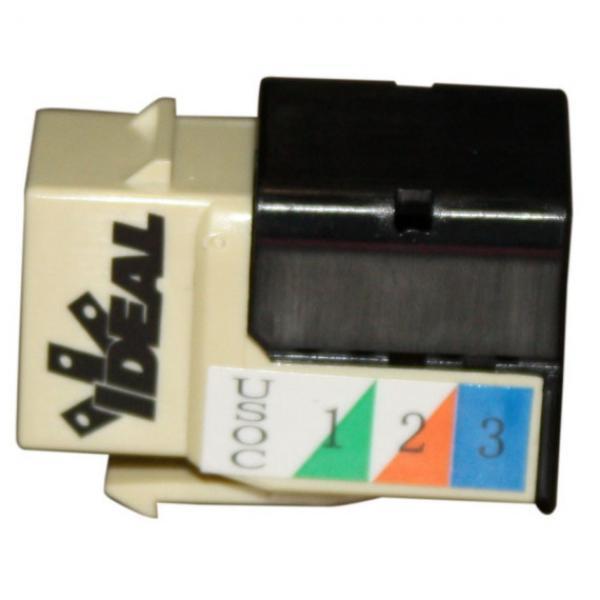

Ces prises de voix de niveau CAT3 disposent d'un port RJ-45 standard qui accepte les fiches modulaires RJ-45 (8P8C) et RJ-11/12 (6 positions). La prise possède 6 contacts IDC actifs à utiliser avec des lignes de téléphone / fax / données à 1, 2 ou 3 lignes.

Les prises ont le schéma de câblage et le brochage USOC pré-étiquetés à chaque emplacement IDC.

Les connecteurs Keystone IDEAL ont une interface de profil et un emplacement de verrouillage conformes aux normes de l'industrie (14,5 mm x 16 mm), de sorte qu'ils sont compatibles avec de nombreux autres panneaux, racks et plaques de taille Keystone.

Les plaques frontales standard de taille moyenne (2,75 x 4,75 po) en blanc et en ivoire sont disponibles en configurations à 1, 2, 3, 4, 6 et 0 ports. Des inserts vierges peuvent être utilisés pour renseigner les ports inutilisés de la face avant.

Jack Spécifications:
Types de câble: Câbles cuivre à 6 conducteurs UTP 22-24 AWG (CAT3 / CAT5e / CAT6)
Max. Câble O.D .: 260 ''
Outil de terminaison: 110 Punchdown
Matériau du boîtier: PC UL94-V0, plusieurs couleurs
Finition des contacts: Or 50? sur nickel 50?
Matériau du boîtier IDC: Classé PC UL94-V0, noir
Contact de terminal IDC: Bronze phosphoreux, nickel 50?
Couverture IDC: PC UL94-V0, noir
Circuit imprimé: FR4
Certifications et normes: cULus répertorié UL; Conforme à la partie 68 de la FCC; Conforme RoHS
Prise en charge: câblage USOC - 3 paires
Nombre de cycles de connexion de connecteurs: 750 minimum

Spécifications électriques:
Estimation actuelle: 1,5 ampères
Résistance d'isolement: 50m ohm
Résistance de contact: 20m ohm
Résistance CC: 0.1 ohm
Tension de tenue diélectrique: 1000V
