Terminaison de type 110 IDC avec carte interne (nécessite un outil de perforation)

- performances 250 MHz / 1 Gb

- Les dimensions de Keystone offrent une compatibilité avec d'autres appareils

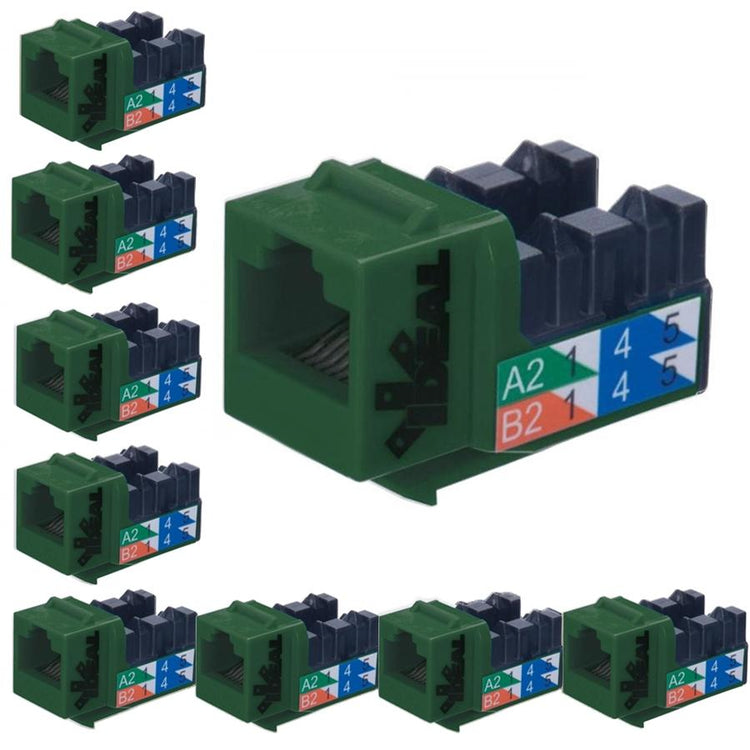

Les connecteurs IDEAL Keystone sont des connecteurs jack modulaires hautes performances conçus pour dépasser les exigences CAT6 de la norme ANSI / TIA-568-C.2, offrant ainsi aux installateurs la possibilité d'utiliser ces produits dans des installations résidentielles et commerciales pour des applications telles que le Gigabit Ethernet.

Tous les connecteurs comportent une conception de carte de circuit imprimé interne robuste, utilisée pour aider à réduire le NEXT (diaphonie proche) et à améliorer les performances RF à des fréquences plus élevées. La conception et la structure de la tour IDC aident à simplifier et à accélérer le processus de câblage et de terminaison. Les tours effilées aident à séparer chaque paire dans l'emplacement IDC individuel sans qu'il soit nécessaire de détordre chaque paire. Cela permet aux paires de maintenir facilement le maximum recommandé de 1/2 '' de torsion par paire de la gaine du câble.

Les paires torsadées restent ensemble. Avec la conception du circuit imprimé, chaque paire de couleurs est terminée côte à côte, selon un motif uniforme. Moins de temps passé à dénouer, séparer et acheminer des conducteurs individuels vers les contacts IDC.

Les prises ont des schémas de câblage 568A et 568B et des broches pré-étiquetés à chaque emplacement IDC.

Les connecteurs Keystone IDEAL ont une interface de profil et un emplacement de verrouillage conformes aux normes de l'industrie (14,5 mm x 16 mm), de sorte qu'ils sont compatibles avec de nombreux autres panneaux, racks et plaques de taille Keystone.

Les plaques frontales standard de taille moyenne (2,75 x 4,75 po) en blanc et en ivoire sont disponibles en configurations à 1, 2, 3, 4, 6 et 0 ports. Des inserts vierges peuvent être utilisés pour renseigner les ports inutilisés de
